Übersetzungen bis 13'600:1.
In einer Stufe. Wartungsfrei.

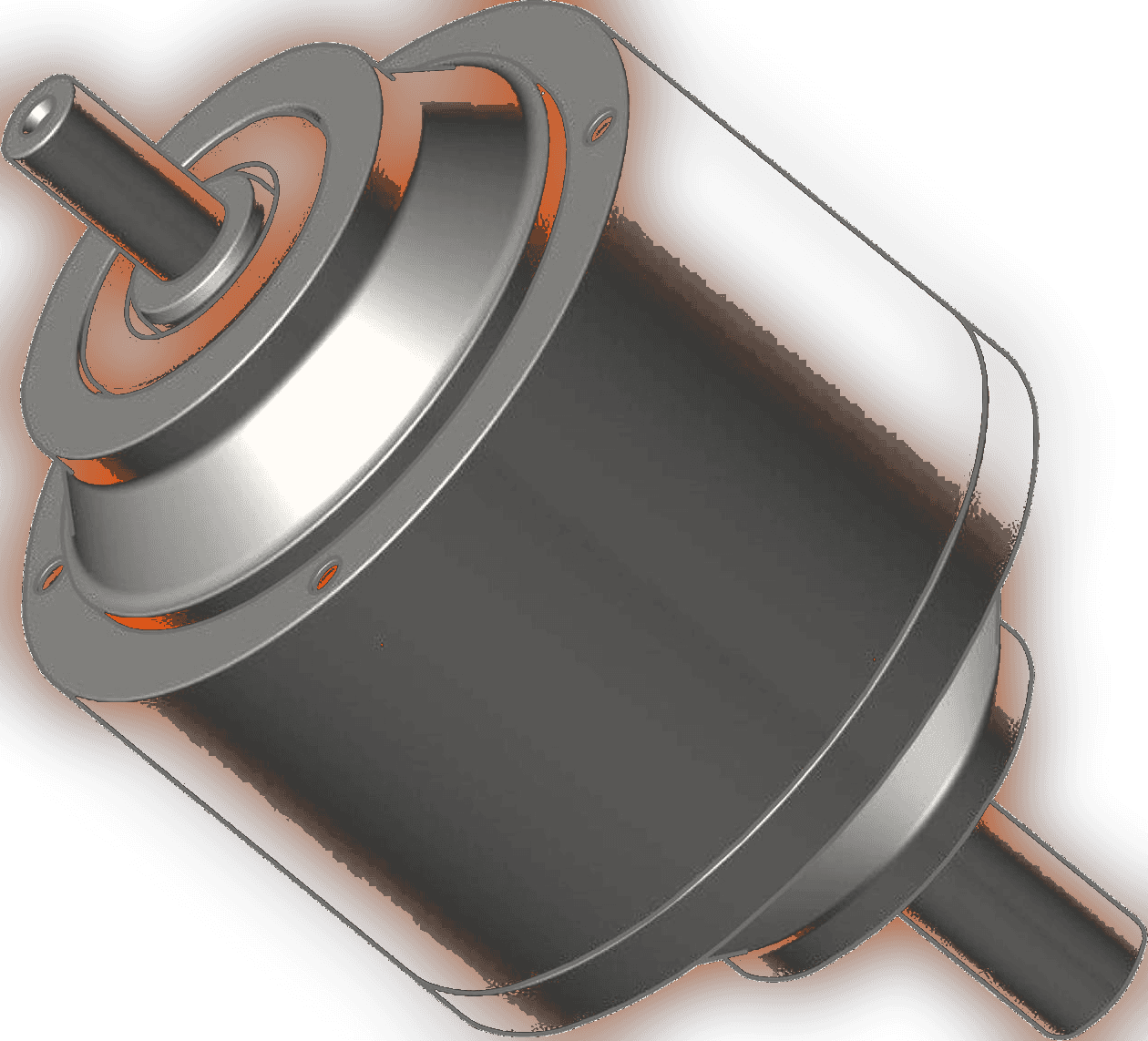

Das ACBAR Exzentergetriebe überträgt Kraft über Wälzkontakt statt über Zahnflanken — extreme Untersetzungen auf minimalstem Raum, hohe Schockfestigkeit, Lebensdauerschmierung. Gebaut von AKIM in Altendorf.
Wälzkraft statt Zahnflanke
Im ACBAR wälzt eine exzentrisch angetriebene Kurvenscheibe auf einem Bolzenring ab. Die Last verteilt sich gleichzeitig auf viele Kontaktpunkte — nicht auf eine einzelne Zahnflanke.
Darum verträgt das ACBAR Überlast und Schockbelastungen, die klassische Zahnradgetriebe beschädigen würden, und erreicht Untersetzungen, für die andere Bauarten mehrere Stufen brauchen.
- Symmetrische, kompakte, koaxiale Bauform
- Sämtliche bewegliche Teile auf Wälzlagern
- Allseitige Abdichtung, keine Ölarmaturen
- Beliebige Einbaulage, IEC-Normmotoren direkt anbaubar
6 Baugrössen — vom Laborantrieb bis 1'000 Nm
Aufgebaut als Baukastensystem: 12 Bauformen, Norm-Übersetzungen ab Lager-Zeichnung, spielarme Ausführung und Sonderbauformen auf Anfrage.
| Typ | Nenndrehmoment | Übersetzung (einstufig) | IEC-Motoranbau |
|---|---|---|---|
| ACBAR 11 | 80 Nm | 2.5 : 1 – 8'855 : 1 | IEC 56 – 71 (0.06 – 0.37 kW) |
| ACBAR 81 | 150 Nm | 5.8 : 1 – 13'600 : 1 | IEC 63 – 80 (0.12 – 0.75 kW) |
| ACBAR 121 | 250 Nm | 7 : 1 – 8'007 : 1 | IEC 71 – 90 (0.25 – 1.5 kW) |
| ACBAR 12/451 | 450 Nm | 7 : 1 – 8'007 : 1 | IEC 71 – 90 (0.25 – 1.5 kW) |
| ACBAR 251 | 600 Nm | 4.5 : 1 – 10'152 : 1 | IEC 71 – 100 (0.25 – 3.0 kW) |
| ACBAR 501 | 1'000 Nm | 6 : 1 – 10'441 : 1 | IEC 80 – 112 (0.55 – 4.0 kW) |
Gebaut für Maschinen, die nicht stillstehen dürfen
Fahrantriebe
Mobile Maschinen mit hohen Lasten und rauen Bedingungen — die wälzende Kraftübertragung steckt Stösse weg, die Zahnflanken zerstören würden.
Hub- und Windenantriebe
Überlastsicherheit und kontrollierte Bewegung: hohe Untersetzung in einer Stufe, selbsthemmungsnahe Auslegungen auf Anfrage.
Dreh- und Schwenkantriebe
Ruhiger Lauf und hohe Drehmomente auf engstem Bauraum — koaxiale Bauform, beliebige Einbaulage.
Eine Produktlinie der AKIM AG
Welche Übersetzung braucht Ihre Anwendung?
Senden Sie uns Drehmoment, Übersetzung und Einbausituation — unsere Ingenieure antworten innert 24 Stunden mit einer konkreten Auslegung und Offerte.
